鼎陽科技SDG8000A系列任意波形發生器助力復雜場景信號測試

發布日期:2025-07-23 15:39:12         瀏覽數:

鼎陽科技正式推出全新SDG8000A系列任意波形發生器。該產品具備最大4個模擬輸出通道,輸出頻率可達5 GHz,最大調制帶寬可達2GHz,且每通道具備最大4G樣本點存儲空間,無需犧牲信號帶寬即可提供更長的播放時間。此外,SDG8000A還提供高速串行碼型信號輸出,支持復雜的多層級序列波輸出,雙脈沖、多音以及線性調頻的功能,滿足通訊、工業和科研領域廣泛的測試需求。

一、高頻高精度,準確生成所需信號

SDG8000A系列支持2/4通道配置,支持單端、差分輸出模式,最高輸出頻率達5 GHz,最高采樣率可達12 GSa/s采樣率。結合16-bit垂直分辨率與TrueArb逐點輸出技術,SDG8000A可精準還原波形細節。此外,SDG8000A還采用了EasyPulse技術,能夠輸出低抖動的方波/脈沖,同時脈沖波可以做到脈寬、上升/下降沿精細可調,具備極高的調節分辨率和調節范圍,精準生成所需信號。

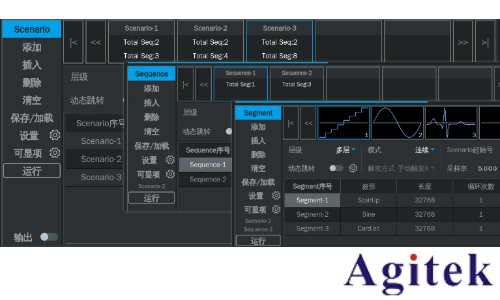

鼎陽科技SDG8000A系列任意波形發生器助力復雜場景信號測試(圖1)

二、更加自由的波形編輯,完美貼合所有需求

SDG8000A每通道最高4 Gpts存儲深度,在最大采樣率下可連續輸出長達800 ms的波形,通過Segment、Sequence、Scenario多層級序列波編輯和播放功能以及靈活的播放控制設置,且具備196種內建任意波,讓創建復雜的序列波變的更簡單。

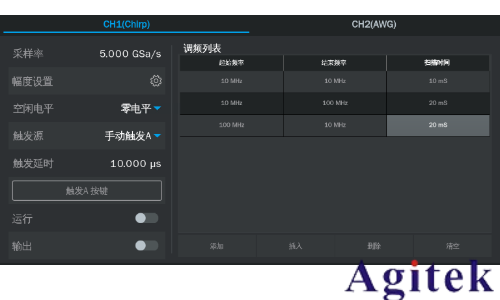

鼎陽科技SDG8000A系列任意波形發生器助力復雜場景信號測試(圖2)

更大的存儲空間

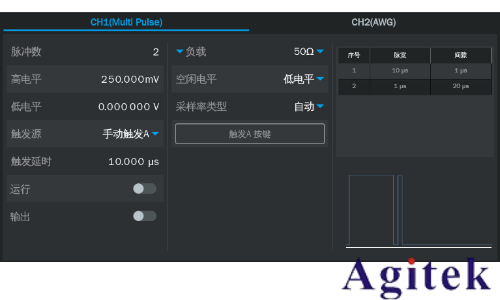

鼎陽科技SDG8000A系列任意波形發生器助力復雜場景信號測試(圖3)

強大的多級序列播放功能

分段(Segment):將波形拆分為多個獨立段落,每個段落可定義不同的波形參數(如頻率、幅度、形狀、持續時間等)。

序列(Sequence):將多個分段按特定順序排列組合,形成動態波形序列,支持循環、跳轉、觸發控制等邏輯。

場景(Scenario):保存完整的波形配置(包括分段、序列、觸發條件、輸出模式等),支持快速調用以適應不同測試需求。

三、全面的調制與協議支持,適配更多行業需求

SDG8000A 基帶最大數據率 5 GSa/s,采用內部調制器,支持豐富的模擬和數字調制功能,輸出的矢量信號信號最大調制帶寬可達2 GHz,在輸出基帶信號并采用外部調制器的情況下,可支持4 GHz 的信號帶寬。SDG8000A還可搭配SigIQPro軟件一鍵生成復雜信號,支持藍牙、WIFI、LTE等通訊信號波形輸出,助力通信行業測試。此外,SDG8000A提供高速串行碼型信號輸出,支持復雜的多層級序列波輸出,雙脈沖、多音以及線性調頻的功能,滿足通訊、工業和科研領域廣泛的測試需求。

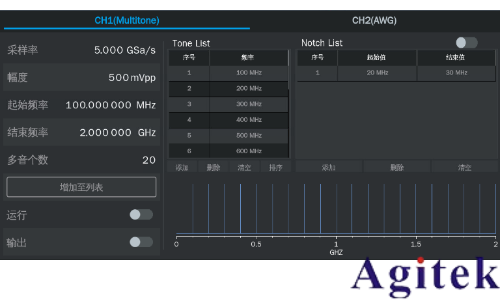

鼎陽科技SDG8000A系列任意波形發生器助力復雜場景信號測試(圖4)

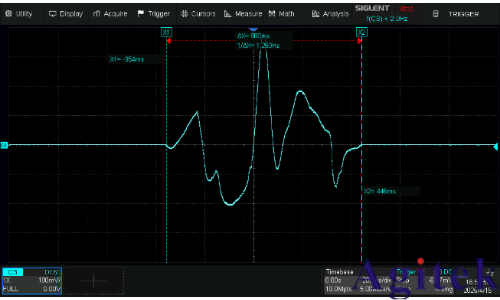

鼎陽科技SDG8000A系列任意波形發生器助力復雜場景信號測試(圖5)

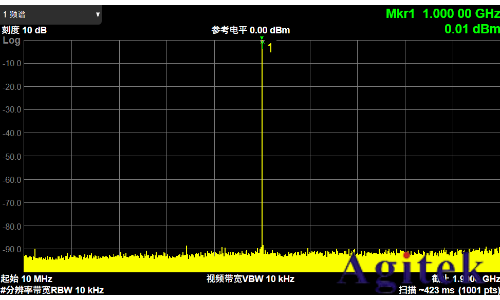

鼎陽科技SDG8000A系列任意波形發生器助力復雜場景信號測試(圖6)

支持通信協議波形:支持藍牙、IoT、LTE、WIFI、5G NR等標準信號輸出,配合EasyIQ與SigIQPro軟件一鍵生成復雜調制信號。

高級調制功能:支持2ASK,4ASK,8ASK,BPSK,QPSK,8PSK,DBPSK,DQPSK,OQPSK,D8PSK,8QAM,16QAM,32QAM,64QAM,128QAM,256QAM,2FSK,4FSK,8FSK,16FSK,MSK,MultiTone,OFDM等多種調制,并集成多音信號、線性調頻、雙脈沖輸出功能。

低抖動脈沖與碼型:支持1.25 Gbps PRBS碼型,滿足高速串行總線測試需求。

結語

鼎陽科技此次推出的SDG8000A系列任意波形發生器,憑借其高頻高精度、自由波形編輯以及全面的調制與協議支持能力,為通訊、工業及科研領域的創新測試需求提供了強大支撐。從5 GHz輸出頻率到2 GHz調制帶寬的突破,從多層級序列波編輯到復雜通信協議的一鍵生成,SDG8000A以技術深度與功能廣度的雙重突破,展現了鼎陽科技在通用電子測試測量領域的深厚積淀與持續創新能力。
