本文針對某客戶在電流測試中遇到的示波器與電源讀數不一致問題，系統分析了示波器、萬用表和電源在測量電流電壓RMS值時的差異。通過理論解析與實驗驗證，揭示了采樣率、測量原理和信號特性對測量結果的影響，為工程師選擇合適的測試儀器提供了技術指導。實驗表明，在22.5kHz高頻信號測量中，采樣率從5GSa/s降至5kSa/s時，RMS值誤差可達79%，充分說明了采樣率對測量準確性的關鍵作用。

一、引言

某客戶在使用電源和負載測試電流時，記錄到源/負載端電流約為0.051A。然而，當使用鼎陽示波器配合電流探頭測量時，顯示的電流RMS值高達0.23A，與電源讀數存在顯著差異。這一矛盾現象引發了對不同測量?jī)x器工作原理和性能特性的深入探討。

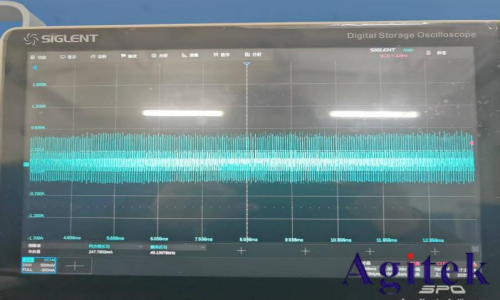

圖1 示波器測量電流RMS值

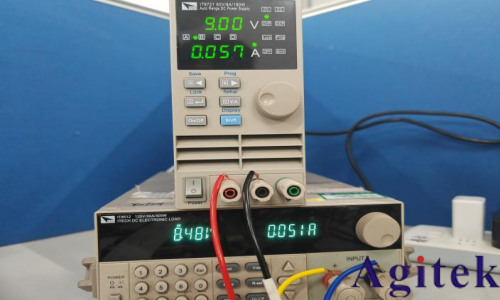

圖2 電源顯示電流值

二、儀器測量原理與特性分析

2.1 采樣率的核心作用

采樣率（Samples Per Second, SPS）是決定數字儀器測量精度的關鍵參數，其定義為單位時間內對信號的采樣次數。根據奈奎斯特采樣定理，采樣率應至少為信號最高頻率的2倍，否則會出現頻譜混疊現象。

2.2 各類儀器采樣特性對比

2.2.1 電源的采樣特性

現代電源通過內部采樣電路獲取電壓/電流值，經模數轉換器（ADC）數字化后用于環路控制。數字電源通常采用：

低位數ADC（12-16位）

低采樣率：1Sa/s~1kSa/s（傳統直流電源）至數百kSa/s（高端型號）

成本優化設計導致采樣參數受限

2.2.2 萬用表的采樣特性

數字萬用表以測量精度為核心指標，如鼎陽SDM4065A六位半萬用表：

高精度ADC（≥24位）

相對較低采樣率：0.001PLC下最高50kSa/s

采用積分平均和濾波技術提高精度

適用于低頻穩態信號測量

2.2.3 示波器的采樣特性

示波器專為高速信號采集設計，如鼎陽SDS5000X HD系列：

超高速ADC（最高5GSa/s）

適中垂直分辨率（12位）

配合電流探頭實現磁場-電壓轉換

適合觀察波形變化和瞬態特性

儀器特性對比表

三、采樣率對測量結果的影響分析

3.1 實驗設計

以客戶實際測試的22.5kHz周期信號（周期44μs）為例，使用示波器采集100ms時長、2.5MSa/s采樣率的數據（總點數250kpts），通過降采樣模擬不同儀器的測量效果。

3.2 原始數據采集

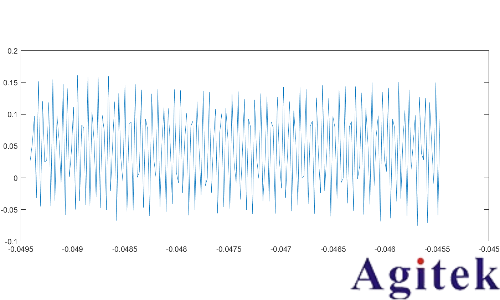

圖 原始高采樣率波形細節

FFT分析顯示信號能量集中在20kHz~100kHz頻段：

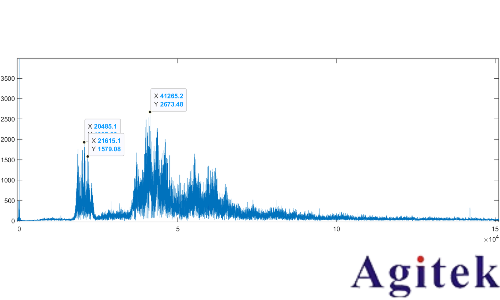

圖 信號頻譜分布

原始波形RMS值計算為0.2410A。

3.3 降采樣模擬實驗

3.3.1 50kHz降采樣（模擬基波奈奎斯特采樣）

降采樣倍數：50倍

觀察時長：4ms

有效點數：200pts

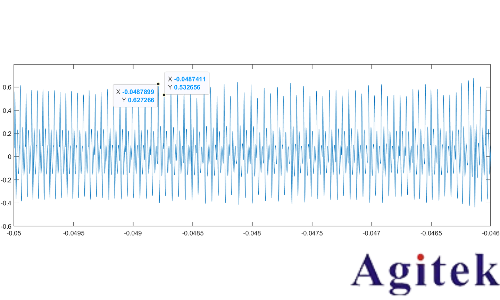

圖 50kHz降采樣波形

高頻分量丟失，波形細節劣化，RMS值降至0.0865A（誤差64%）。

3.3.2 5kHz降采樣（模擬電源采樣）

降采樣倍數：500倍

觀察時長：40ms

有效點數：200pts

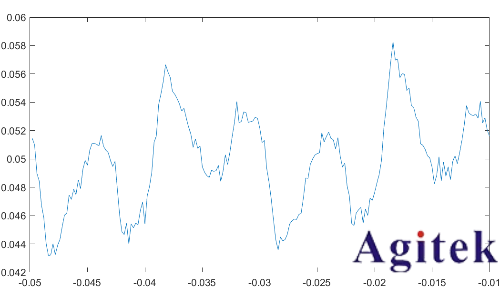

圖 5kHz降采樣波形

波形嚴重畸變，僅保留低頻分量，RMS值降至0.0500A（誤差79%），與電源測量結果一致。

采樣率影響總結表

實驗證明，采樣率不足會導致高頻分量丟失，嚴重低估信號真實RMS值。

四、萬用表測量特性驗證

4.1 萬用表測量原理

數字萬用表通過多次采樣、積分平均和濾波處理提高測量精度，但其響應速度受限于處理算法，在高速變化信號測量中存在局限性。

4.2 實測對比實驗

將電流信號轉換為電壓信號，通過信號源播放并同時用示波器和萬用表測量：

測試結果表

實驗表明：

信號速率≤12.5MSa/s時，兩者測量結果一致

信號速率達75MSa/s時，萬用表讀數偏離12.6%，出現顯著誤差

五、儀器選型指南

5.1 信號類型與儀器匹配

5.2 混合測量方案

對于復雜信號，建議采用組合測量方法：

使用示波器捕獲完整波形并分析時域/頻域特性

用萬用表進行穩態值驗證

通過功率分析儀進行綜合參數測量

六、結論

采樣率是決定RMS測量準確性的核心因素：高頻信號測量必須滿足奈奎斯特采樣定理，否則會導致顯著誤差。

儀器特性決定適用場景：

電源：適合穩態供電監控

萬用表：適合低頻高精度測量

示波器：適合高速動態信號分析

工程實踐建議：

測量前評估信號頻率成分

根據信號特性選擇合適儀器

高頻測量?jī)?yōu)先保證采樣率充足

關鍵測量采用多種儀器交叉驗證

通過深入理解不同儀器的工作原理和性能特性，工程師可以更加科學地選擇測試方案，確保測量結果的準確性和可靠性。
