在電力電子領域，功率測量是工程師常見需求。除專用功率分析儀外，示波器通過搭配電流探頭實現電壓、電流同步采集，再經運算可完成功率測試，兼具波形觀測與數據分析優勢。RIGOL DHO4000系列示波器憑借高精度特性，成為功率測試的高效工具。

 測試原理與方案 功率測試核心公式為P=UI，示波器通過以下方式實現測量：

1. 信號采集：電壓探頭（如PVP2350A）直接測量電壓信號，電流探頭（如PCA1030）通過霍爾效應將電流轉換為電壓信號，二者分別接入示波器通道；

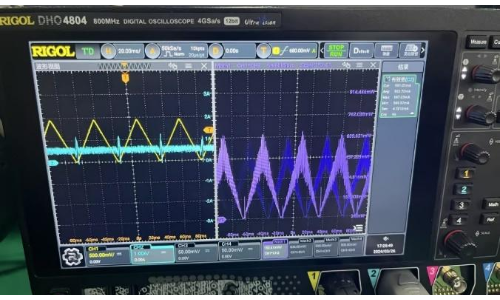

2. 運算分析：示波器內置數學運算功能，將電壓、電流波形相乘生成功率波形，或通過專用電源分析軟件自動計算功率參數（如有效值、峰值等）。

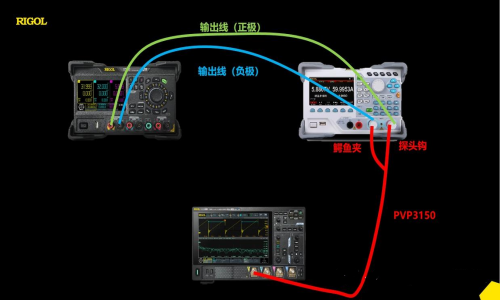

測試配置：

示波器：DHO4000系列（12bit硬件分辨率，低噪聲ADC，支持電池供電便攜測試）；

探頭：電壓探頭PVP2350A（可變探頭比，適配低壓場景）、電流探頭PCA1030（即插即用，適配中小電流）。

關鍵挑戰與解決方案

1. 高頻信號干擾 高頻噪聲會導致波形失真，解決方案包括：

開啟帶寬限制功能（低通濾波），濾除超范圍高頻信號；

啟用高分辨率模式（波形平均運算），提升信噪比；

優先選擇低探頭比（如1:1），減少信號衰減與噪聲放大。

2. 動態范圍不足 當信號含直流分量導致量程過載時，通過交流耦合模式濾除直流，僅保留交流信號，提升動態范圍利用率。

3. 測量誤差控制 示波器測量誤差主要來自ADC與探頭，可通過以下方式優化：

調整垂直檔位，使波形占據屏幕2/3高度，提升量化精度；

利用DHO4000的12bit硬件分辨率（或16bit等效分辨率），降低量化誤差；

選用低誤差、小探頭比的探頭，減少信號衰減與噪聲放大（需確保量程覆蓋被測信號）。

4. 復雜波形分析 針對非正弦等不規則功率波形，DHO4000的電源分析功能可自動完成有效值、諧波等參數計算，無需手動導出數據二次處理，提升效率。

核心優勢

1. 多功能集成：兼具示波器、電壓表、功率計、頻譜儀功能，減少儀器切換，適配多場景測試；

2. 便攜性：支持電池供電，可脫離電源線現場測試，且能隔離地面干擾；

3. 自動化適配：通過交互端口與自動化系統集成，適用于產線批量測試，提升效率。

RIGOL DHO4000系列示波器憑借高分辨率、低噪聲、靈活探頭適配及專用分析功能，可有效解決功率測試中的高頻干擾、動態范圍、誤差控制等問題，兼顧精度與效率，是研發與生產中功率測試的高性價比選擇。
