在電子系統向高頻化、高速化加速演進的背景下，信號完整性測試已成為工程師面臨的核心挑戰。羅德與施瓦茨推出的RTP044B高性能示波器，憑借其4GHz帶寬、40GSa/s采樣率及750,000波形/秒捕獲率的硬核參數，結合實時去嵌、16位分辨率等創新技術，重新定義了高速信號測試的精度與效率。本文將從技術架構、核心功能及典型應用場景三方面，深度解析RTP044B如何助力工程師攻克復雜信號測試難題。

一、技術架構：突破傳統示波器的性能邊界

1. 全帶寬實時觸發與實時去嵌技術

RTP044B的數字觸發系統支持全帶寬觸發，可精確捕獲4GHz頻段內的微小信號異常。例如，在測試100MHz時鐘信號時，其觸發抖動僅1ps，觸發重置時間小于21ns，可穩定捕獲亞納秒級毛刺。配合實時去嵌（Real-Time De-embedding）功能，工程師可通過S參數模型實時校正探頭、線纜及測試夾具引入的信號失真，確保測量結果與被測設備（DUT）真實輸出一致。這一技術在高速串行總線（如PCIe 5.0、USB4）測試中尤為重要，可消除測試路徑中10dB以上的插入損耗，顯著提升眼圖測試精度。

2. 16位垂直分辨率與低噪聲設計

RTP044B通過12位硬件ADC+軟件升級至16位分辨率（HD模式）的架構，在4GHz全帶寬下實現130μV的本底噪聲，垂直刻度低至500μV/div。例如，在測試汽車CAN總線信號時，工程師可同時觀察8路差分信號的微小抖動，而無需擔心通道間串?dāng)_或噪聲疊加。其+/-0.25dB平坦頻率響應進一步確保了信號幅值的測量精度，滿足5G基站PA模塊測試等高精度場景需求。

3. 超深存儲與實時分析能力

標配每通道3Gpts存儲深度（可擴展至12Gpts），結合分段存儲（10,000段）和歷史模式（10,000次采集），RTP044B可捕獲長達數小時的信號并保持時間基準精度。例如，在電源轉換器測試中，工程師可記錄完整的開關周期波形，并通過光標測量精確計算開關損耗；在故障復現場景中，歷史模式允許回溯至毫秒級事件觸發前的信號狀態，快速定位偶發異常根源。

二、核心功能：從時域到頻域的全維度分析

1. 實時頻譜分析（RTSA）與I/Q數據分離

RTP044B每秒可執行45,000次FFT運算，支持同時顯示4個獨立頻譜窗口，并具備獨立的時頻域控制能力。通過RTP-K11 I/Q模式選件，示波器可將調制信號分離為I/Q兩路數據，擴大采集時間的同時節省存儲空間。例如，在測試5G NR信號時，工程師可實時監測3.5GHz頻段的頻譜占用情況，并通過I/Q數據導出至外部分析工具（如VSE矢量信號分析軟件），深入分析EVM（誤差矢量幅度）等關鍵指標。

2. 多通道協議解碼與高速串行觸發

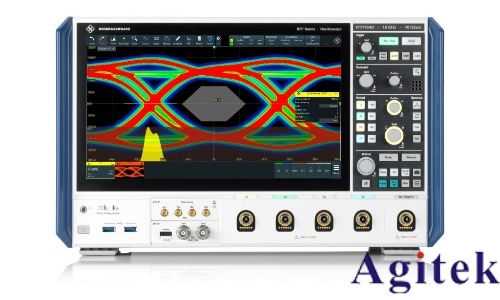

通過RTP-K93 DDR測試選件，RTP044B支持DDR4/DDR4L/LPDDR4的信號完整性測試，可同時分析四路DDR信號的眼圖、抖動及時序參數。在高速串行總線測試中，RTP-K140/K141串行碼型觸發選件可通過硬件時鐘恢復（CDR）技術，實現高達16Gbps的信號觸發與分析，支持的碼型長度可達160bit，同時兼容8b/10b或128b/132b編碼。例如，在測試PCIe 5.0（32Gbps）信號時，工程師可利用該功能快速獲得基于嵌入時鐘的眼圖模板和統計直方圖，驗證信號是否符合PCI-SIG標準。

3. 功率分析與諧波測試

RTP044B的功率分析選件提供高達334次諧波的實時計算能力，支持IEC 61000-3-2等標準的諧波電流測試。例如，在測試LED驅動電源時，工程師可自動生成諧波分布柱狀圖，并通過掩模測試判斷是否符合EN 61000-3-2 Class C限值要求。其18位高精度電壓/電流通道（4+4配置）可同時測量電源輸入輸出的電壓、電流及功率因數，測試效率較傳統方法提升3倍以上。

三、典型應用場景：從實驗室到產線的全流程覆蓋

1. 5G基站射頻模塊測試

在測試5G NR Massive MIMO射頻模塊時，RTP044B的16GHz帶寬（雙通道交織模式）和16位分辨率可清晰分辨3.5GHz頻段內的微小信號失真。例如，通過實時去嵌功能校正測試夾具引入的信號衰減后，工程師可精確測量PA模塊的ACPR（鄰道功率比）指標，確保其符合3GPP標準要求。

2. 汽車電子功能安全驗證

RTP044B的8通道同步采集能力可滿足ISO 26262功能安全標準中對多信號關聯分析的要求。例如，在測試EPS（電動助力轉向）系統時，工程師可同時監測扭矩傳感器、電機電流及CAN通信信號，通過設置“扭矩突變+電流過載”組合觸發條件，快速驗證系統在異常工況下的響應時間是否符合ASIL D等級要求。

3. 航空航天電源完整性測試

在衛星電源模塊測試中，RTP044B的深存儲功能可記錄完整的開關周期波形（如10kHz開關頻率下的100ms波形），并通過數學運算功能計算紋波電壓的RMS值。例如，某型低軌衛星電源測試中，RTP044B發現紋波頻率中存在120kHz諧波，經溯源為數字控制器時鐘泄漏所致，最終通過優化PCB布局解決問題。

四、技術優勢總結：重新定義高速信號測試的效率與精度

RTP044B示波器通過以下技術創新，為復雜信號測試提供了全新解決方案：

效率提升：750,000波形/秒的捕獲率使偶發事件檢測概率提升至99%，較傳統示波器快100倍；

精度突破：16位垂直分辨率與1ps觸發抖動，將微弱信號測量誤差控制在0.1%以內；

功能集成：?jiǎn)闻_(tái)設備集成示波器、頻譜儀、邏輯分析儀及協議分析儀功能，降低測試系統復雜度與成本。

無論是5G基站研發、新能源汽車電控系統驗證，還是航空航天電源設計，RTP044B均以其“全帶寬實時觸發、16位分辨率、超深存儲”的核心優勢，成為工程師攻克復雜信號測試難題的首選工具。隨著電子系統向更高速度、更低功耗方向發展，RTP044B所代表的多維度信號分析能力，正推動測試技術邁向全新維度。
