智能健康監測設備通過無線通信傳輸生理指標數據，其接收模塊的性能（如靈敏度、誤碼率、解調能力）直接影響監測可靠性。其中，誤碼率作為核心評估指標，需借助射頻源仿真信號完成測試。

測試挑戰

無線醫療遙測設備常用頻段為608-614MHz、1395-1400MHz等，采用FSK、GFSK、QAM等調制方式，要求誤碼率≤10??，靈敏度在-85dBm至-95dBm。測試難點包括：

需自定義比特流，仿真實際數據傳輸；

支持連續/單次測試，模擬長期傳輸與突發傳輸場景；

調制信號質量需高（如低噪聲、低失真），避免儀器誤差干擾結果；

需快速切換數據源，適配不同設備的自動化測試。

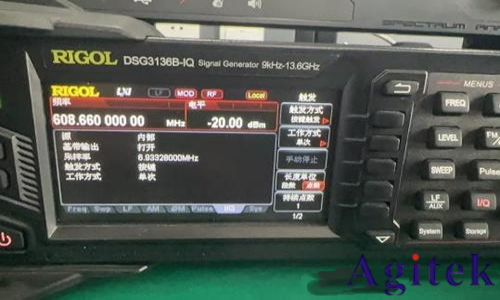

解決方案：RIGOL DSG3000B-IQ系列射頻源

核心優勢

RIGOL DSG3000B-IQ射頻信號源頻率覆蓋9kHz-6.5GHz，包含醫療遙測全頻段，搭配IQ Station軟件可實現精準信號仿真，滿足測試需求：自定義數據與調制靈活 支持FSK、PSK、QAM等調制方式，可通過軟件編輯自定義比特流（如PRBS、用戶自定義datalist），精準仿真實際數據。以本案例為例，針對608.66MHz頻段、433.33KHz速率、500KHz頻偏的FSK調制信號，其60MHz調制帶寬完全覆蓋傳輸速率需求。

適配多場景測試模式 支持連續輸出（模擬長期傳輸）與單次觸發（模擬突發傳輸），觸發方式包括自動、外部、按鍵及總線觸發，可靈活模擬各類傳輸可靠性場景。

高信號質量保障測試精度 內部調制EVM＜2%rms，ACPR≥70dB，功率輸出范圍-110dBm~+20dBm，覆蓋靈敏度測試需求；支持添加定量噪聲模擬真實環境，確保接收模塊性能評估準確。

高效支持自動化測試 內置96M非易失存儲器，可存儲多個自定義波表，支持軟件自動導入或U盤手動導入，通過指令快速調用，適配不同設備的自動化測試流程。

總結

DSG3000B-IQ作為高性價比射頻源，憑借寬頻段覆蓋、高信號純凈度、靈活的波表編輯及多調制支持能力，可高效滿足醫療接收模塊的誤碼率、靈敏度等核心指標測試需求，提升研發與生產測試效率。
