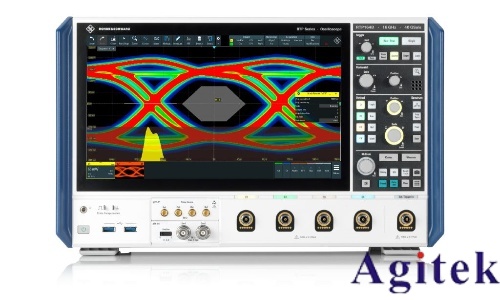

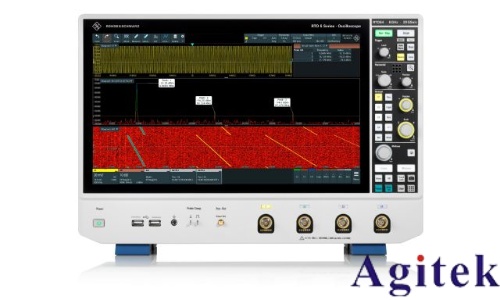

羅德與施瓦茨示波器 RTO64 在面對復雜信號的采集需求時，分段采集功能能夠高效且精準地記錄信號細節。以下為您詳細介紹其操作流程：

開啟示波器并準備信號輸入：接通 RTO64 示波器電源，等待儀器完成自檢并進入正常工作界面。將需要采集的信號源通過合適的探頭連接至示波器的對應通道接口，確保連接穩固且信號傳輸正常。

進入分段采集設置界面：在示波器前面板上，按下 “Acquisition”（采集）按鍵，此時屏幕會彈出采集相關設置菜單。在該菜單中，通過旋轉多功能旋鈕并按下確認，找到 “Acquisition Mode”（采集模式）選項，并將其設置為 “Segmented Memory”（分段存儲模式），這一步是啟用分段采集功能的關鍵。

設置分段參數：

段數設置：在 “Segmented Memory” 模式下，繼續在菜單中找到 “Number of Segments”（段數）選項。根據您預期要捕捉的信號特征和復雜程度，設定合適的段數。例如，若要捕捉具有多種不同頻率成分或幅度變化的信號，可能需要設置較多的段數，以便更細致地記錄每個部分的信號。

每段存儲深度設置：“Memory Depth per Segment”（每段存儲深度）選項決定了每一段能夠記錄的信號數據量。若信號變化較為緩慢，可適當減小每段存儲深度以增加總的段數；若信號變化快速且細節豐富，則需增大每段存儲深度，保證能完整記錄信號的關鍵信息。同樣通過旋轉多功能旋鈕并按下確認來設置該參數。

配置觸發條件：準確的觸發設置是確保分段采集能捕捉到目標信號的重要環節。按下示波器前面板上的 “Trigger”（觸發）按鍵，在觸發設置菜單中，依據信號特性設置觸發類型，如邊沿觸發、脈寬觸發、視頻觸發等。同時，設置觸發源為對應的信號輸入通道，并調節觸發電平，使示波器能夠在信號滿足特定條件時開始每一段的采集。

啟動分段采集：完成上述所有參數設置后，按下示波器前面板上的 “Run/Stop”（運行 / 停止）按鍵，示波器將按照設定的分段參數和觸發條件開始采集信號。每捕捉到一次滿足觸發條件的信號，示波器就會在對應的存儲段中記錄下信號數據。

查看與分析采集數據：采集完成后，您可以通過示波器的 “Display”（顯示）菜單，選擇合適的顯示模式來查看分段采集到的信號數據。例如，切換到 “Segmented Display”（分段顯示）模式，示波器會依次展示每一段存儲的信號波形，方便您對比分析不同時間段信號的變化情況。您還可以利用示波器自帶的測量工具，對分段信號進行幅值、頻率、周期等參數的測量，獲取詳細的信號特征數據。

通過以上步驟，您就能熟練運用羅德與施瓦茨示波器 RTO64 的分段采集功能，高效應對復雜信號的采集與分析任務。
