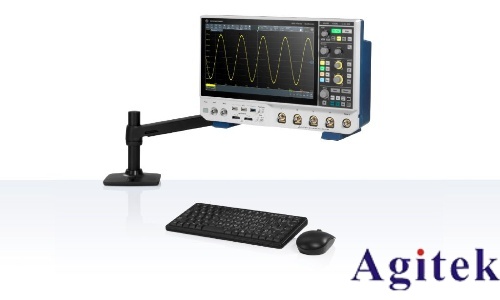

羅德與施瓦茨示波器MXO 4系列如何簡化物聯網和嵌入式系統調試
物聯網和嵌入式系統的復雜性日益提升,對調試工具的性能與易用性提出了更高要求。羅德與施瓦茨MXO 4系列示波器憑借其創新技術和人性化設計,為工程師提供了高效、精準的調試解決方案,顯著簡化了物聯網與嵌入式系統的開發與維護流程。
一、混合信號測量:同步分析模擬與數字信號
物聯網設備通常包含傳感器、無線模塊等混合信號組件,傳統示波器難以同時精準捕獲模擬與數字信號。MXO 4系列支持4個模擬通道與可選的16路數字通道(通過MXO4-B1選件擴展),可實時同步采集兩類信號。例如,在調試智能傳感器時,工程師能同時觀察溫度數據的模擬電壓變化與I2C/SPI總線的數字控制信號,快速定位通信協議或信號失真問題,大幅提升調試效率。
二、高精度與快速捕獲:鎖定瞬態異常
嵌入式系統常面臨微秒級瞬態故障,MXO 4系列以每秒450萬波形捕獲率和12位ADC硬件分辨率(傳統8位示波器的16倍精度),確保不遺漏任何細節。其18位垂直分辨率架構和400Mpts存儲深度,可清晰呈現微弱信號波動與長時間信號趨勢。例如,在電源紋波測試中,工程師能通過高分辨率捕獲到μV級噪聲,并通過長存儲深度分析數秒內的電壓穩定性,精準評估系統性能。
三、智能觸發與分析:快速定位問題根源
MXO 4系列配備強大的數字觸發系統,支持邊緣、脈沖、邏輯觸發等多種模式,觸發靈敏度高達1/10000div,可在大信號背景下捕獲微小異常。結合自動測量功能(如波形形狀分析、時序分析)和45000 FFT/s的頻譜采集率,工程師能一鍵獲取頻率、相位、占空比等關鍵參數,并通過頻譜分析識別干擾源。例如,在排查無線模塊通信中斷問題時,可通過頻譜視圖快速確認是否存在頻率偏移或外部干擾。
四、人性化設計:縮短學習曲線與操作負擔
針對調試工作的頻繁操作需求,MXO 4系列采用13.3英寸全高清電容觸摸屏和直觀的用戶界面,操作邏輯與智能手機相似,新手可在15分鐘內上手。遠程訪問、數據導出和自動報告功能進一步簡化了團隊協作與文檔生成。例如,在多設備調試場景中,工程師可通過網絡遠程控制示波器,實時共享數據并生成標準化測試報告,減少重復操作時間。
五、靈活擴展:適配多樣化測試場景
MXO 4系列支持豐富的選件,如集成任意波形發生器(MXO4-B6)可模擬復雜激勵信號,高壓探頭、電流探頭等附件擴展測量范圍。這種模塊化設計使其既能應對消費級物聯網設備的常規測試,也能滿足工業級嵌入式系統的嚴苛需求,如汽車電子的功率管理和高精度信號采集。
在物聯網與嵌入式系統開發中,調試效率直接影響項目周期與產品質量。羅德與施瓦茨MXO 4系列通過混合信號同步采集、高精度測量、智能分析工具和人性化交互,為工程師提供了“所見即所得”的調試體驗,將復雜問題簡化,助力快速實現可靠、高性能的智能系統設計。
