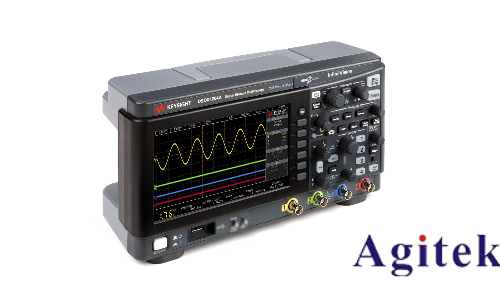

是德科技（Keysight）DSOX1202A示波器作為高精度電子測量設備，廣泛應用于電子工程、通信測試與自動化調試場景。為實現數據實時采集、波形分析與遠程控制，用戶需通過USB、LAN、GPIB或串口將示波器與電腦互聯。本文將結合官方指南與實操經驗，系統介紹四種連接方式的具體步驟及注意事項。

一、USB連接：快速直連的入門級方案

1. 硬件準備

確認DSOX1202A配備USB Host接口（部分型號需選配USB-GPIB適配器）。

使用標準USB 2.0/3.0線纜連接示波器USB端口與電腦。

2. 軟件配置

安裝Keysight IO Libraries Suite驅動，自動識別USB設備。

啟動FlexDCA軟件，選擇"USB-VISA"連接模式。

3. 驗證連接

在FlexDCA界面點擊"Self Test"，示波器反饋型號信息即表明連接成功。該方式適用于單次測量與波形截圖，傳輸速率達480Mbps。

二、LAN連接：遠程監控與自動化測試的核心方案

1. 網絡配置

示波器端：通過前面板旋鈕設置IP地址（默認192.168.1.10），子網掩碼255.255.255.0。

電腦端：將網卡IP設為同一網段（如192.168.1.20）。

2. 軟件集成

使用VISA網絡地址格式：TCPIP0::192.168.1.10::INSTR。

在MATLAB或LabVIEW中調用SCPI命令實現遠程控制。

3. 高級功能

配置Web服務器（啟用示波器菜單"Network→Web Server"），通過瀏覽器直接訪問實時波形數據。

三、GPIB連接：兼容傳統測試系統的經典方案

1. 硬件接線

使用24針GPIB電纜連接示波器GPIB接口與電腦GPIB卡。

設置示波器GPIB地址（默認1-30，避免與系統其他設備沖突）。

2. 驅動安裝

安裝National Instruments GPIB-ENET/488.2驅動。

在Agilent VISA Configuration Utility中檢測GPIB設備。

3. 編程控制

通過Python PyVISA庫發送命令：

`inst = visa.ResourceManager().open_resource('GPIB0::10::INSTR')`。

四、串口連接：應急備份的低成本方案

1. 物理連接

使用DB9串口線連接示波器RS-232端口與電腦USB轉串口適配器。

2. 參數設置

示波器菜單"Utility→I/O→Serial"中配置波特率9600、數據位8、停止位1。

在電腦端串口調試軟件（如Tera Term）中匹配相同參數。

3. 限制說明

串口傳輸速率僅115.2Kbps，僅支持文本命令交互，不適用于實時波形傳輸。

五、常見問題與故障排除

通過上述標準化連接流程，DSOX1202A可與各類計算機平臺無縫集成，滿足從基礎教學到復雜測試系統的多樣化需求。用戶需根據實際應用場景選擇最優連接方案：USB適用于快速調試，GPIB兼容傳統架構，LAN則賦能遠程自動化測試。定期更新固件與驅動程序，可確保設備長期保持**兼容性。
