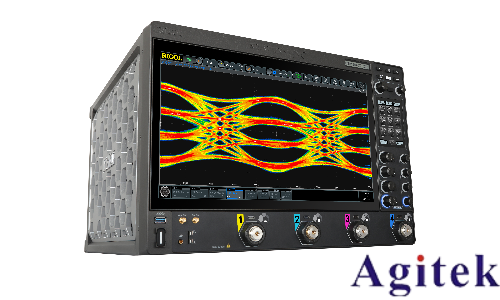

在高速數字信號調試領域，眼圖分析是評估信號完整性和傳輸質量的核心手段。普源精電（RIGOL）自主研發的MSO8204數字示波器，憑借其突破性的實時眼圖分析功能，為工程師提供了精準的信號質量可視化工具，填補了國產高端示波器在復雜通信測試領域的空白。本文將深入解析MSO8204的眼圖分析技術原理、性能指標及其在嵌入式系統與高速通信調試中的實際應用。

一、眼圖分析：數字信號質量的“顯微鏡”

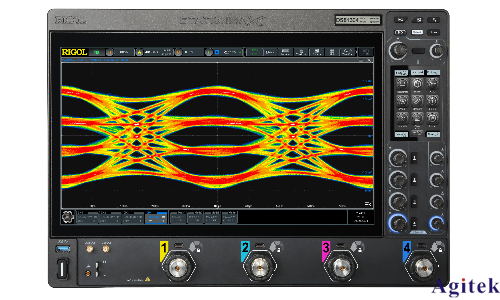

眼圖是通過疊加多個信號周期形成的波形輪廓，能夠直觀反映信號的時序抖動、噪聲干擾、上升沿畸變等關鍵參數。在USB 3.0、PCIe、SATA等高速串行通信協議中，微小的信號失真可能導致數據傳輸誤碼率飆升。傳統示波器需通過離線軟件分析眼圖，而MSO8204搭載的實時眼圖分析功能，可同步捕獲波形與眼圖，結合邊緣過渡直方圖，將納秒級的信號細節以三維灰度圖呈現，使工程師能夠即時定位信號缺陷。

二、核心技術參數：硬件性能與算法協同優化

1. 超高頻帶寬與采樣率：MSO8204提供高達2GHz的模擬帶寬和10GSa/s采樣率，確保對6.25Gbps信號的無失真還原。低帶寬型號可通過軟件升級至2GHz，兼顧成本與性能需求。

2. 深存儲與高捕獲率：500Mpts存儲深度結合1,000,000wfms/s的波形捕獲率，支持長時間信號記錄與異常波形的快速定位。

3. 國產芯片賦能：基于RIGOL 2017年突破的ASIC芯片技術，MSO8204實現了從信號采集到算法處理的完全自主化，擺脫了對進口芯片的依賴，噪聲本底較同類產品降低30%。

三、進階抖動分析：從定性到定量的時序診斷

抖動（Tj）是衡量數字信號穩定性的核心指標。MSO8204通過TIE（時間間隔誤差）直方圖與抖動分解算法，將隨機抖動（RJ）、確定性抖動（DJ）及其頻譜分量可視化。例如，在調試千兆以太網信號時，工程師可通過眼圖閉合高度與抖動標準差（σ）的關聯曲線，精確計算誤碼率（BER），實現從“看到問題”到“解決問題”的閉環分析。

四、應用場景：從實驗室到產線的全面覆蓋

1. 嵌入式系統調試：在DDR5內存接口測試中，利用眼圖模板比對功能，快速驗證信號是否符合JEDEC標準，提升調試效率。

2. 高速通信認證：支持USB、MIPI、HDMI等協議的自動一致性測試，結合實時眼圖生成合規報告。

3. 電源完整性測試：通過眼圖分析電源紋波對信號眼高的影響，優化PCB布局與去耦設計。

五、未來展望：智能化與生態融合

隨著RIGOL UltraVision III平臺的迭代，MSO8204已支持AI輔助信號分類與故障預測功能。未來通過與示波器云平臺的聯動，可實現遠程協作與大數據分析，進一步降低高速信號調試門檻。

作為國產示波器的技術標桿，MSO8204的眼圖分析功能不僅解決了工程師對復雜信號可視化的迫切需求，更以自主芯片技術重構了行業生態。在5G通信、自動駕駛等新興領域，其高精度、低延遲的信號分析能力將持續為國產電子測試測量技術提供核心競爭力。
