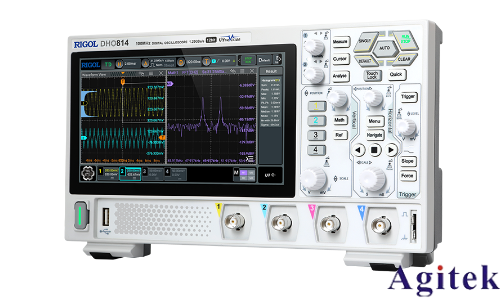

普源示波器DHO824作為一款高性能電子測量工具，廣泛應用于信號分析與調試過程中。當用戶觀察到示波器右下角的方波信號顯示過于粗鈍、邊緣不清晰時，可能由多種因素導致，如探頭補償不當、觸發設置不合理或參數配置偏差等。本文將從關鍵調節步驟入手，幫助用戶優化方波信號的顯示精度，確保測量結果的準確性。

一、檢查探頭補償與阻抗匹配

探頭補償是示波器校準的核心環節，直接影響信號波形質量。若方波信號出現明顯的過沖、振鈴或上升沿畸變，首先需進行探頭補償調節：

1. 連接校準信號：將探頭接地夾連接示波器接地端，信號端子接入通道1的校準信號輸出端口（通常為1kHz方波，2Vp-p）。

2. 自動優化顯示：按下“AUTOSET”鍵自動調整垂直縮放與水平時基，使波形居中顯示。

3. 微調補償電容：若波形存在畸變（如圖1所示），使用無感螺絲刀緩慢調整探頭尖端補償孔內的電容。逐步優化至波形上升沿陡峭、無過沖或振鈴（如圖2理想狀態）。

4. 驗證一致性：切換探頭衰減比（如1:1與10:1），確認不同設置下波形的一致性，避免因阻抗不匹配導致的失真。

二、優化觸發設置與參數配置

觸發功能決定了示波器捕獲信號的起點與穩定性，不當?shù)挠|發設置可能導致波形顯示模糊：

1. 選擇觸發源與類型：確保觸發源設為信號輸入通道（如CH1），選用“邊沿觸發”模式并匹配信號特征（上升沿或下降沿）。

2. 調整觸發電平：將觸發電平設置至波形幅度的中間位置，避免因電平偏移導致觸發抖動。

3. 啟用釋抑功能：若波形存在高頻干擾或重復觸發，可開啟觸發釋抑（Holdoff）功能，穩定顯示單一周期信號。

三、調整垂直與水平參數

示波器的垂直靈敏度和時間基準設置直接影響波形細節的呈現：

1. 垂直靈敏度優化：通過“VOLTS/DIV”旋鈕調整垂直檔位，使方波幅度占據屏幕4-6格（例如1V/div），避免信號過度壓縮或拉伸。

2. 時間基準校準：使用“SEC/DIV”旋鈕設置水平時基，確保屏幕顯示1-2個完整波形周期（如50μs/div觀察10kHz方波）。

3. 耦合方式選擇：若信號含直流偏置，選用直流耦合（DC）模式；僅觀察交流分量時切換至交流耦合（AC）。

四、內部自校準與維護建議

定期校準與維護可確保示波器長期穩定運行：

1. 執行內部自校準：進入“System”菜單，選擇“Self-Calibration”并確認所有探頭未連接。若校準失敗，需檢查硬件或聯系售后。

2. 避免環境干擾：避免探頭長期暴露于高溫、潮濕環境，定期清潔連接端防止氧化。

3. 快速自檢：每次使用前觀察示波器內置校準信號的波形，確認顯示正常。

五、進階調試與驗證

若上述步驟仍無法改善波形質量，可考慮以下措施：

1. 外部校準：使用高精度信號源與頻率計數器，校準垂直增益與時基精度。

2. 檢查探頭衰減比：確認探頭衰減系數與示波器通道設置一致（如×10探頭需對應通道衰減設置）。

3. 帶寬限制檢查：DHO824帶寬為200MHz，測量高頻信號時需確保信號頻率未超出示波器帶寬范圍。

通過系統化的探頭補償調節、觸發參數優化及校準維護，用戶可有效改善普源示波器DHO824中方波信號的顯示精度。掌握正確的調節步驟不僅能提升測量結果的可靠性，更能延長設備使用壽命，為電子設計與調試工作提供堅實的技術支持。在實際操作中，建議結合信號特性靈活調整參數，并通過對比標準信號源驗證優化效果，確保每一次測量均達到專業級精度要求。
