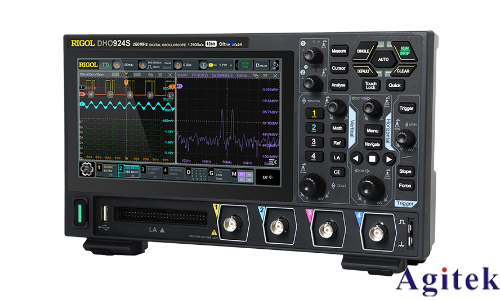

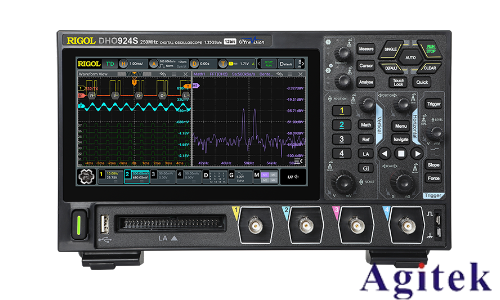

普源DHO924示波器作為一款高精度、高性能的電子測量儀器，廣泛應用于電路調試、信號分析及故障診斷等領域。本文將詳細介紹其基礎操作、高級功能及注意事項，幫助用戶快速掌握使用方法，提升測試效率。

一、基礎操作：快速上手

1. 連接與準備

確保示波器接地良好，避免靜電干擾。使用配套探頭連接信號源：接地夾連接接地點，信號夾連接輸出端，確保連接穩固。

開機后，選擇合適通道（CH1/CH2），設置時間刻度（TIME/DIV）和電壓刻度（VOLT/DIV），使波形完整顯示于屏幕中央。

2. 觸發設置

觸發功能是穩定顯示波形的關鍵。選擇觸發源（通常為信號通道），設置觸發模式（如邊沿觸發、脈沖寬度觸發），調整觸發電平確保波形同步。例如，觀測周期性信號時，使用邊沿觸發并設定上升沿或下降沿。

3. 探頭比例調整

準確測量需校準探頭比例：輸入已知校準信號（如示波器自帶的1kHz方波），通過菜單進入探頭比例調整模式，逐步調整比例參數使顯示幅度與校準信號一致，避免信號失真。

二、高級功能：深入信號分析

1. 雙通道同步測量

連接兩信號至CH1和CH2，設置同步觸發源。利用“相位差”測量功能分析信號延遲，或通過數學運算（加減乘除）對比信號差異，適用于電路調試與信號比較。

2. 頻譜分析（FFT）

啟用FFT功能，觀測信號頻譜成分。通過調整窗函數（如Hanning窗減少泄漏）分析諧波失真（THD）或識別高頻紋波，例如開關電源測試中的噪聲頻率定位。

3. 總線解碼與協議分析

針對數字信號（如I2C、SPI），選擇對應解碼協議并配置參數（時鐘頻率、數據位寬）。示波器將實時解析數據包，以表格或時序圖展示，助力嵌入式系統調試。

三、實用技巧與注意事項

OFFSET優化顯示：當信號存在直流偏置或幅度較小時，調整OFFSET垂直位移功能使波形居中或放大細節。

探頭與帶寬管理：定期校準探頭衰減比，測量高頻信號時確認示波器200MHz帶寬是否滿足奈奎斯特采樣定理，避免混疊失真。

安全操作：禁止直接連接高壓電源，使用短地線探頭減少共模干擾，測量前確認輸入信號幅度未超量程（如±50V）。

四、案例應用

電路調試：雙通道觀測放大器輸入/輸出信號，分析增益與失真。

通信測試：解碼UART信號，檢查幀錯誤或時序違規。

電源分析：通過頻譜分析定位開關電源的高頻紋波來源。

掌握普源DHO924的基礎操作與高級功能，需注重細節校準與參數適配。合理設置觸發、探頭比例及耦合模式，結合頻譜與解碼工具，可高效完成從簡單信號觀測到復雜系統分析的多樣化任務。遵循安全規范與定期校準，更能保障測量精度與設備壽命。
