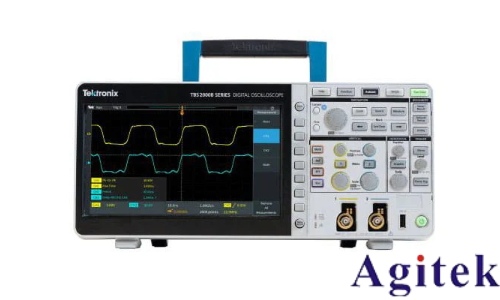

泰克TBS2204B數字示波器作為一款高性能四通道測量設備，其協議解碼功能在電子通信調試與故障診斷中扮演著關鍵角色。該功能能夠將復雜的數字通信協議轉化為直觀的解析結果，極大提升了工程師對信號分析與系統調試的效率。

一、協議解碼的核心功能

TBS2204B支持多種主流串行通信協議的解碼，如SPI、I2C、UART、CAN等。通過內置的協議分析模塊，示波器可自動識別信號時序，將原始波形轉化為可讀的數據幀格式。例如，在SPI協議解碼中，示波器不僅能解析時鐘極性、數據位寬，還能以十六進制或二進制形式呈現傳輸數據，并標記錯誤幀或異常時序，幫助用戶快速定位通信故障。此外，解碼結果可同步顯示在波形上方，實現信號與數據的雙重關聯分析。

二、應用場景與技術優勢

1. 嵌入式系統調試：在MCU與外圍芯片的SPI或I2C通信中，工程師可通過協議解碼驗證數據包的完整性，檢查時序偏差或地址錯誤。例如，當SPI通信出現數據丟失時，解碼器能準確標識異常幀的位置，輔助排查硬件連接或軟件邏輯問題。

2. 通信協議驗證：對于UART串行通信，TBS2204B可解析波特率、校驗位等參數，并生成數據包統計報表，簡化協議一致性測試流程。在汽車電子或工業控制領域，解碼功能助力工程師驗證CAN總線的幀ID、數據場及錯誤狀態，提升系統可靠性。

3. 自動化分析：示波器支持自定義觸發條件，結合協議解碼可實現特定數據包的捕獲。例如，設置觸發條件為“SPI地址0x55的數據幀”，示波器將僅捕獲目標數據包，減少手動篩選時間。

三、操作步驟與實用技巧

啟用協議解碼需遵循以下步驟：首先，連接信號至對應通道并調整垂直與水平參數；其次，在Acquire菜單中選擇“Decode”功能，選定協議類型并配置參數（如SPI的時鐘極性與數據相位）；最后，設置觸發條件（如邊沿觸發或協議事件觸發）以確保穩定捕獲。值得注意的是，針對高頻信號需確保采樣率與存儲深度匹配，避免數據丟失。例如，在解碼100MHz SPI信號時，建議啟用2GS/s全帶寬采樣率，同時關閉冗余通道以提升單通道性能。

四、技術細節與注意事項

TBS2204B的協議解碼依賴于硬件與軟件的協同處理：高速ADC捕獲原始信號后，數字信號處理模塊通過算法解析協議時序。用戶需注意輸入信號的完整性，探頭阻抗匹配與接地方式將直接影響解碼準確性。此外，示波器支持將解碼數據導出為CSV格式，便于后續離線分析或文檔生成。

綜上所述，泰克TBS2204B的協議解碼功能為復雜通信系統的調試提供了強大工具。通過自動化解析與可視化呈現，工程師能夠擺脫繁瑣的手動分析，聚焦于核心問題定位與解決，助力電子設計的高效迭代與可靠性驗證。
