一、直流電源基礎：特性與關鍵參數

1. 直流電（DC）與交流電（AC）的核心區別

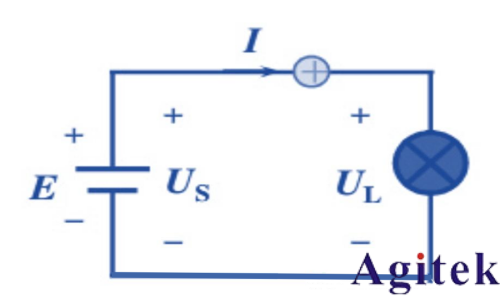

直流電（DC）：電流方向恒定，大小穩定（如電池、直流電源輸出），適用于需要穩定供電的場景（如數字電路、傳感器）。

交流電（AC）：電流方向周期性變化（如市電50/60Hz），適用于長距離電力傳輸（通過變壓器升壓降壓）。

關鍵差異：

2. 直流電源的核心參數

額定電壓：電源標稱輸出電壓（如5V、12V、24V）。

額定電流：電源能持續提供的最大電流（如1A、5A）。

紋波電壓：直流輸出中疊加的交流分量（通常以mV峰峰值表示）。

負載調整率：輸出電壓隨負載電流變化的穩定性。

效率：輸出功率與輸入功率的比值（反映能源利用率）。

二、直流電源測試方法詳解

方法1：導通測試（驗證電源通路完整性）

目的：檢查電源正負極是否導通，排除斷路故障。
工具：數字萬用表（導通模式）。
步驟：

將萬用表調至導通檔（通常顯示為二極管符號或“蜂鳴器”模式）。

用紅表筆接觸電源正極，黑表筆接觸負極。

結果判斷：

若萬用表發出蜂鳴聲或顯示“0Ω”，說明通路正常。

若顯示“OL”（開路）或無蜂鳴，則存在斷路（檢查接線或電源內部故障）。

注意事項：

測試前確保電源未通電（避免短路風險）。

若電源帶保護電路（如過流保護），可能需先斷開負載。

方法2：電壓測試（驗證輸出電壓準確性）

目的：測量電源實際輸出電壓，確認其是否在額定范圍內。
工具：數字萬用表（直流電壓檔）。
步驟：

將萬用表調至直流電壓檔（選擇合適量程，如20V檔測12V電源）。

紅表筆接電源正極，黑表筆接負極。

結果判斷：

測量值應接近標稱電壓（如12V電源輸出11.8V~12.2V為正常）。

若偏差過大（如超過±5%），需檢查電源負載或內部元件。

進階技巧：

使用高精度萬用表（如6.5位表）測量微小電壓偏差。

結合示波器觀察電壓穩定性（排除瞬態波動）。

方法3：負載測試（驗證電源帶載能力）

目的：測試電源在額定負載下的電壓穩定性與電流輸出能力。
工具：可變電子負載（或固定電阻負載）、萬用表。
步驟：

連接負載至電源輸出端（如12V/1A電源連接12Ω電阻）。

用萬用表測量負載兩端的電壓與電流。

結果判斷：

電壓應保持穩定（如12V電源帶載后電壓下降≤0.5V）。

電流應在額定范圍內（如1A電源輸出電流≥0.9A）。

常見問題：

電壓跌落：負載過重導致電源輸出能力不足（需檢查電源功率設計）。

過流保護：負載短路時電源應自動切斷輸出（保護電路正常工作）。

方法4：紋波測試（驗證輸出電壓純凈度）

目的：測量直流輸出中疊加的交流紋波，評估電源質量。
工具：示波器（帶寬≥100MHz）、同軸電纜、接地彈簧探頭。
步驟：

將示波器探頭接至電源輸出端（注意共地連接）。

設置示波器：

耦合方式：AC耦合（隔離直流分量）。

帶寬限制：20MHz（減少高頻噪聲干擾）。

時基：1ms/div（觀察低頻紋波）。

測量紋波電壓的峰峰值（Vpp）。

結果判斷：

典型紋波要求：

消費電子：≤50mVpp。

工業設備：≤100mVpp。

高精度系統：≤10mVpp（需線性電源或?yàn)V波電路）。

優化技巧：

在電源輸出端增加LC濾波電路（降低紋波）。

使用低噪聲線性電源（替代開關電源）提升紋波性能。

三、測試工具選型指南

四、總結與擴展應用

基礎測試流程：導通測試→電壓測試→負載測試→紋波測試（按順序逐步排查問題）。

自動化測試：通過LabVIEW或Python腳本控制萬用表/示波器，實現批量測試與數據記錄。

故障診斷案例：

問題：電源輸出電壓偏低且紋波超標。

原因：輸出電容老化導致濾波失效。

解決：更換同規格低ESR電容。
