信號發生器AFG31052在音頻測試中的頻率范圍需求

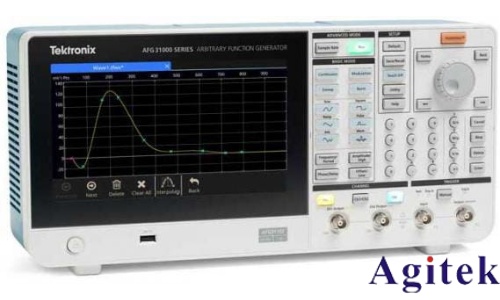

音頻測試是評估音響設備、聲學系統以及電子元器件音頻性能的關鍵環節,其核心在于精準生成并分析不同頻率的信號。泰克AFG31052任意波函數發生器憑借其卓越的頻率范圍與高級波形生成能力,成為音頻測試領域的理想工具。本文將探討其在音頻測試中的頻率范圍需求及技術優勢。
首先,音頻測試的頻率范圍需求涵蓋人耳聽覺極限及設備性能評估。根據聲學標準,人耳可感知的頻率范圍約為20Hz至20kHz,其中8~12kHz為音樂高音區,14kHz以上為泛音區,影響聲音的感染力和層次感。而專業音頻設備測試往往需要更寬的頻率覆蓋,以評估高頻響應與失真度。AFG31052具備1μHz至50MHz的連續模式頻率范圍,遠超常規音頻頻段,其突發模式更支持1μHz至25MHz的靈活調節。這種寬頻覆蓋能力使其既能滿足基礎聽覺測試,又能深入分析高頻失真、系統共振等復雜問題。
其次,AFG31052在頻率精度與信號穩定性方面表現出色。其14位垂直分辨率與500MS/s采樣率確保信號細節的精準還原,尤其在高音區(如14kHz以上)的微小變化也能被清晰捕捉。內置的InstaView技術可實時監測被測設備(DUT)的實際波形,避免因阻抗不匹配導致的測量誤差。例如,在測試音箱頻率響應時,通過掃頻信號(20Hz至20kHz)快速定位頻段缺陷,AFG31052能準確呈現各頻段的幅值變化,幫助工程師優化設備調校。
此外,AFG31052的高級功能進一步拓展了音頻測試的深度。其序列模式支持256步復雜波形編程,可模擬真實音樂信號中的動態變化(如突發噪聲、頻率跳躍),評估設備在復雜場景下的穩定性。例如,通過生成包含不同頻段突變的波形序列,測試功放對瞬態信號的響應能力。同時,內置ArbBuilder工具允許用戶自定義任意波形,如模擬特定樂器的高頻諧波特征,實現個性化測試需求。
在操作與兼容性層面,AFG31052的9英寸觸摸屏與智能手機式交互界面極大提升了測試效率。工程師可通過直觀的圖形界面快速設置掃頻參數、調制模式(如AM/FM)等,減少復雜操作的學習成本。此外,設備兼容TekBench軟件,支持實驗室數據的自動化記錄與分析,適用于批量測試場景。
綜上所述,AFG31052憑借超寬頻率范圍、高精度信號生成與智能操作特性,完美契合音頻測試的多維度需求。從基礎頻率響應分析到高端聲學研發,其性能不僅覆蓋人耳聽覺極限,更通過先進技術突破傳統測試瓶頸。無論是消費級音響調試還是專業音頻設備驗證,AFG31052均為音頻測試提供了可靠且高效的解決方案。
