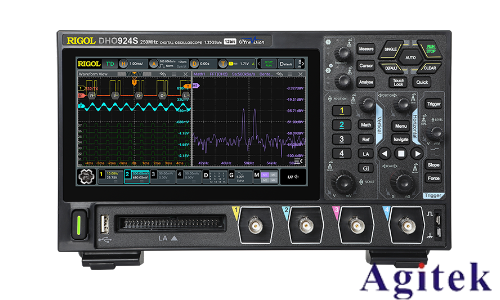

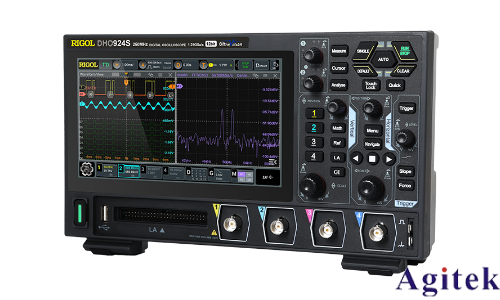

示波器探頭作為信號測量的關鍵橋梁，其補償狀態直接影響測量精度。普源DHO914示波器配備的高性能探頭需定期校準補償，以確保在寬頻帶范圍內獲得準確的信號波形。本文結合示波器操作原理與工程實踐經驗，系統闡述DHO914探頭補償?shù)耐暾鞒碳瓣P(guān)鍵注意事項。

一、補償校準的必要性

探頭內部存在寄生電容與電感，不同頻率信號通過探頭時會產生相位差與幅度衰減。普源DHO914標配的無源探頭在出廠時已預設補償參數，但長期存放、環境變化或頻繁使用后，補償網絡可能發生偏移。當示波器顯示方波信號出現邊緣過沖、振鈴或平頂畸變時，表明探頭補償失衡，需立即進行校準調整。

二、補償校準步驟

1. 信號源連接與檔位設置

將示波器探頭BNC端接入CH1通道，探針端連接示波器自帶的1kHz方波校準信號源（典型幅度5Vp-p）。將探頭衰減開關撥至×10檔位，示波器垂直靈敏度調整為500mV/div，水平時基設置為250μs/div，觸發模式設為自動。

2. 波形觀測與補償判定

按下AutoSet鍵后，標準方波應呈現平頂矩形。若波形出現以下特征需調整補償：

過補償：上升沿存在明顯過沖與高頻振鈴，下降沿呈現臺階狀

欠補償：波形頂部凹陷呈圓弧狀，上升/下降沿斜率減緩

正確補償：方波邊緣陡峭無畸變，頂部平坦度優于±2%

3. 補償電容調節

使用探頭配備的無感螺絲刀（非金屬材質），順時針旋轉補償電容微調螺釘可增強高頻補償，逆時針旋轉則減少補償量。每次微調后重新觀察波形，直至達到**狀態。需注意部分探頭補償電容僅支持有限旋轉角度，避免暴力操作導致機械損傷。

三、關鍵操作要點

環境控制：校準應在20±5℃恒溫環境下進行，避免溫漂影響補償精度

工具選擇：嚴禁使用金屬螺絲刀調節，防止靜電損傷內部電路

驗證方法：補償完成后，切換示波器至×1檔位觀察波形是否穩定，確認全量程補償一致性

周期管理：建議每季度進行一次補償校準，高頻應用場合每月校準一次

四、常見問題與解決方案

掌握規范的探頭補償流程，不僅能提升普源DHO914示波器的測量精度，更能延長探頭使用壽命。工程師應建立"使用前校準，使用后記錄"的操作習慣，通過標準化流程將人為誤差降至最低。隨著國產示波器技術的迭代升級，配合科學的維護保養，普源示波器將在電源分析、通信調試等領域持續發揮可靠的技術支撐作用。
