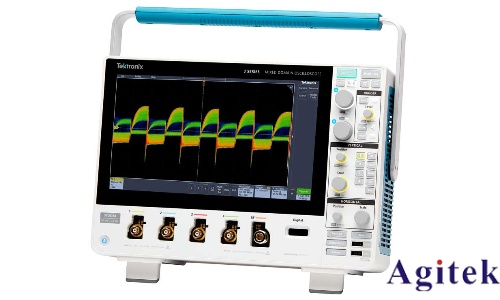

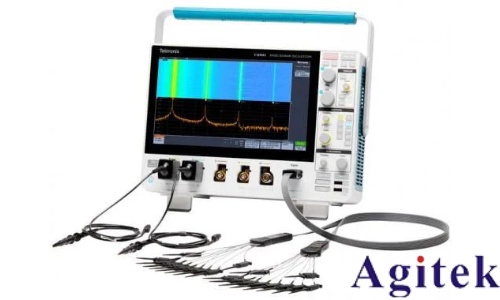

泰克MDO3000混合域示波器以“六合一”集成架構為核心，將示波器、頻譜分析儀、任意函數發生器、邏輯分析儀、協議分析儀及數字電壓表/計數器整合于一臺便攜式儀器中，重新定義了多域信號分析的效率與精度標準。

一、核心架構：六臺儀器，一臺解決方案

DO3000系列突破傳統示波器的功能邊界，通過硬件級集成實現多域信號同步分析：

示波器模塊：提供100MHz至1GHz帶寬選項，支持2或4路模擬通道，最高5GS/s采樣率與10Mpts記錄長度，可精準捕獲高速信號細節。例如，在開關電源調試中，其280,000wfm/s的FastAcq高速波形捕獲速率可迅速定位欠幅脈沖與毛刺等瞬態異常。

頻譜分析儀模塊：標配9kHz至示波器帶寬的頻譜分析功能，選配可擴展至3GHz，支持信道功率、鄰道功率比等自動測量。在物聯網設備測試中，工程師可利用其超寬捕獲帶寬（最高3GHz）分析2.4GHz/5GHz頻段的無線信號干擾。

任意函數發生器模塊：可選配50MHz波形生成功能，提供13種預定義波形及128k點任意波形存儲深度，支持向信號添加噪聲進行余量測試。例如，在傳感器仿真測試中，可復現真實環境中的噪聲干擾場景。

邏輯分析儀模塊：16路數字通道與121.2ps定時分辨率，可同步分析嵌入式系統的數字信號時序。在調試CAN總線通信時，其10Mpts記錄長度可完整捕獲總線沖突事件。

協議分析儀模塊：支持I2C、SPI、CAN FD、LIN、FlexRay等20余種串行總線協議解碼，可對數據包級內容進行觸發與自動搜索。在汽車電子ECU調試中，可同時解碼多條總線的通信內容。

數字電壓表/計數器模塊：產品注冊后免費提供4位AC/DC RMS電壓測量與5位頻率計數功能，滿足基礎參數快速驗證需求。

二、創新技術：重新定義測試效率

MDO3000系列通過三大核心技術提升調試效率：

Wave Inspector導航控件：專用前面板旋鈕與觸摸屏聯動，支持對10Mpts記錄進行毫秒級導航與縮放。例如，在分析長串行總線數據時，可快速定位特定數據包并標記關鍵事件。

TekVPI探頭接口：標配TPP系列3.9pF低負載探頭，支持有源探頭、差分探頭與電流探頭自動識別，確保信號保真度。在高速數字電路測試中，其1GHz探頭帶寬可匹配500MHz示波器型號，避免探頭引入的測量誤差。

125種觸發組合：涵蓋欠幅脈沖、邏輯模式、串行數據包等高級觸發類型，可精準捕獲復雜信號事件。例如，在調試USB 3.0接口時，可通過串行數據包觸發定位特定事務層包（TLP）。

三、場景化應用：從實驗室到生產線的全能表現

MDO3000系列憑借其多域分析能力，成為多領域測試的理想選擇：

嵌入式系統開發：在調試多核處理器與混合信號電路時，可同步觀察模擬信號、數字總線與射頻通信的交互。例如，在無人機飛控系統測試中，可同時分析陀螺儀模擬輸出、SPI總線配置與2.4GHz遙控信號。

汽車電子驗證：支持CAN FD、LIN、FlexRay等車載總線協議解碼，配合頻譜分析功能可檢測EMI干擾源。在電動汽車BMS調試中，可同步監測電池電壓采樣信號與CAN總線通信質量。

射頻通信測試：選配3GHz頻譜分析儀后，可完成手機、Wi-Fi模塊等設備的發射功率、頻譜模板等一致性測試。例如，在5G小基站研發中，可分析NR信號的EVM與ACLR指標。

電源完整性分析：選配功率分析軟件后，可自動測量開關損耗、諧波失真與安全作業區（SOA），滿足IEC 61000-3-2等電源質量標準。在服務器電源測試中，可同步分析PFC電路的電壓電流波形與EMI頻譜。

四、用戶價值：效率與成本的雙重優化

MDO3000系列通過集成化設計為用戶創造顯著價值：

空間與成本優化：一臺儀器替代六臺獨立設備，節省工作臺空間與采購預算。例如，汽車電子實驗室無需額外配置頻譜分析儀與邏輯分析儀。

調試效率提升：多域信號同步分析減少測試輪次，縮短產品上市周期。據用戶反饋，在復雜嵌入式系統調試中，MDO3000可將故障定位時間從數小時縮短至分鐘級。

未來升級能力：支持帶寬升級（最高1GHz）、頻譜分析儀擴展（3GHz）與協議分析功能選配，保護用戶投資。例如，初創企業可先采購基礎型號，后續按需升級功能。

五、行業認可：權威認證與用戶口碑

MDO3000系列已獲得全球超過10,000家企業的信賴，并通過多項國際標準認證：

技術規格保障：泰克提供18項關鍵技術指標的書面保證，包括帶寬、采樣率與時基精度，確保測量結果的可追溯性。

用戶評價：一位通信設備工程師表示：“MDO3000的頻譜分析功能遠超傳統示波器的FFT，其3GHz捕獲帶寬讓我們能夠直接測試5G NR信號，無需外接頻譜儀?！绷硪晃黄囯娮庸こ處焺t稱贊其協議分析功能：“在調試CAN FD總線時，MDO3000的自動搜索功能幫助我們快速定位了數據幀錯誤，節省了數天調試時間?！?/span>

泰克MDO3000混合域示波器以“六合一”集成架構為核心，通過創新技術與場景化設計，重新定義了多域信號分析的效率與精度標準。無論是嵌入式系統開發、汽車電子驗證，還是射頻通信測試，MDO3000都能以一臺儀器滿足復雜測試需求，成為工程師口袋中的“全場景測試終端”。
