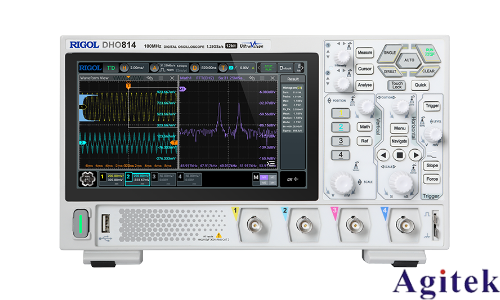

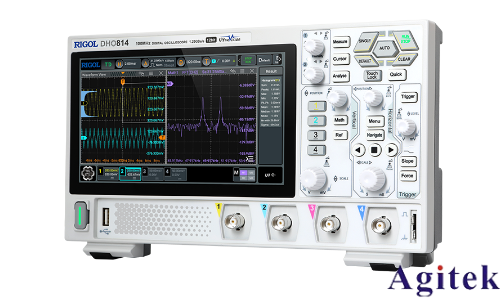

普源示波器DHO804是一款功能強大的電子測量儀器，適用于信號分析、電路調試等多種場景。本文將結合基礎操作與實戰技巧，為您詳細介紹其使用方法。

一、前期準備與連接

1. 環境檢查：確保工作環境溫度在15℃~30℃、濕度低于80%，避免電磁干擾。

2. 設備連接：連接電源線并開機預熱15分鐘。根據信號類型選擇探頭（如無源探頭用于常規信號，有源探頭用于高頻信號），將探頭BNC插頭插入對應通道（如CH1），接地夾連接被測電路公共地。

二、基礎設置操作

1. 通道配置：按下“CH1”鍵激活通道，設置耦合模式（DC/AC），根據探頭衰減比調整系數（如10:1探頭設為×10）。

2. 時基與垂直檔位：旋轉“TIME/DIV”旋鈕調整水平時間刻度（如500μs/div），“VOLTS/DIV”旋鈕調整電壓幅度（如1V/div），使波形完整顯示。

3. 觸發設置：選擇“邊沿觸發”模式，設定觸發源、電平及斜率（上升/下降），確保波形穩定。

三、高級功能應用

1. 輸入阻抗調節：在高頻信號測量時，進入“Channel”菜單切換至50Ω模式（需斷開探頭），配合“高頻增強”濾波功能抑制雜散信號。

2. 探頭補償校準：連接1kHz方波校準信號，調整探頭補償電容直至波形無過沖或振鈴。

3. 總線解碼：在菜單中選擇I2C、SPI等協議，配置數據位數、時鐘頻率，觸發后自動解碼并以表格顯示數據流。

四、實戰技巧與場景示例

1. 電路調試：同時啟用CH1/CH2觀察兩點信號相位差，利用數學運算功能（如加減）分析差異。

2. 紋波測試：連接電源輸出端，設置時間刻度觀察高頻紋波，開啟測量工具讀取峰峰值、頻率參數，結合濾波器測試評估抑制效果。

3. 觸發優化：在復雜信號中啟用“序列觸發”（如“上升沿→脈沖寬度異常”），精準捕獲特定時序問題。

五、注意事項

避免高壓輸入：嚴禁直接連接未隔離的高壓電源。

定期校準：每6個月進行內部自校準（通過“System→Self-Calibration”）。

接地規范：確保探頭與電路共地，防止干擾。

存儲維護：使用后關閉電源并妥善存放探頭。

六、故障排查

若出現波形失真，檢查：①探頭補償是否正確；②輸入阻抗是否與信號源匹配；③觸發設置是否合適。若顯示異常，可查看校準結果或聯系售后支持。

通過掌握基礎操作、靈活運用高級功能與實戰技巧，普源DHO804示波器能高效助力電子設計與測試工作。建議用戶結合具體需求參考官方手冊，深入挖掘其解碼、分析等擴展功能，提升調試效率。
