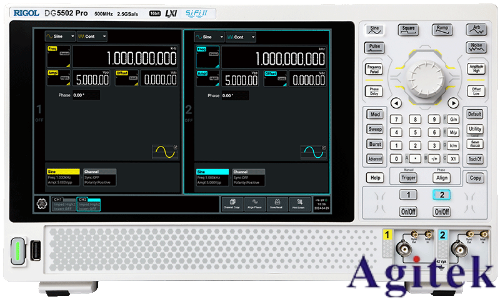

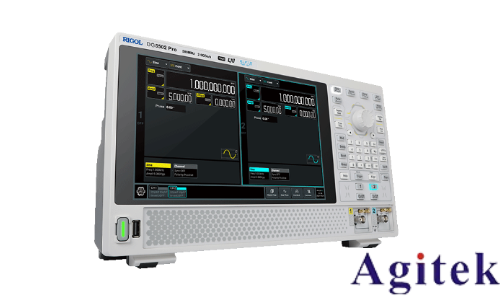

相位噪聲是衡量信號發生器輸出信號頻譜純度的重要指標，直接影響通信、雷達、量子計算等領域的測試精度。普源信號發生器DG5502 Pro作為高性能設備，通過優化設計和先進技術實現了低相位噪聲輸出。本文將結合關鍵技術與實踐經驗，介紹其相位噪聲降低的實用技巧，幫助用戶提升信號質量。

一、硬件優化：從根源抑制噪聲

1. 高性能電源模塊設計

電源噪聲是相位噪聲的主要來源之一。DG5502 Pro采用多級濾波電路，將電源紋波抑制至10 μV以下。用戶可通過選擇低噪聲電源適配器，并確保供電電壓穩定（波動不超過±5%），進一步減少電源對信號鏈的干擾。

2. 高精度時鐘系統

時鐘抖動直接影響輸出信號的相位穩定性。設備內置高穩定度晶振，并支持外部參考時鐘輸入。在精密測試場景中，建議使用10MHz高穩恒溫晶振或銣鐘，配合鎖相環（PLL）技術，將時鐘相位噪聲降至-140 dBc/Hz@1 kHz。

3. 材料與工藝升級

采用高頻陶瓷基板和多層屏蔽結構，降低PCB傳輸損耗與外部電磁干擾。優化散熱設計，通過液冷或智能溫控算法將溫度波動控制在±0.1℃以內，避免溫度漂移導致的相位噪聲惡化。

二、軟件算法與數字信號處理

1. 自適應相位補償算法

設備內置FPGA實時監測輸出信號相位誤差，通過機器學習模型動態調整補償參數。例如，在頻率動態變化（掃頻測試）時，算法可實時修正相位偏差，將帶內相位噪聲降低3~5 dB。

2. 數字預失真技術

針對DAC輸出的非線性失真，通過建模與校正，優化信號純度。用戶可通過設備菜單開啟“數字預失真”功能，并調整校正參數，適應不同頻段的測試需求。

三、外部干擾抑制與操作規范

1. 屏蔽與接地優化

使用屏蔽電纜連接信號輸出端口，并確保設備良好接地。在電磁環境復雜的實驗室中，可搭配法拉第籠或金屬屏蔽箱，隔離外部射頻干擾。

2. 輸出阻抗匹配

調整輸出阻抗至50 Ω標準值，避免信號反射導致的失真。若測試系統阻抗不匹配，可添加匹配網絡或衰減器，但需注意其引入的額外噪聲。

3. 頻率與功率優化

高頻輸出時，適當降低輸出功率（如從20 dBm降至10 dBm），減少非線性失真。結合低通濾波器濾除諧波成分，確保輸出信號頻譜純凈。

四、校準與維護技巧

1. 定期校準與驗證

使用頻率計數器或校準儀器每季度校準設備，重點檢查相位噪聲指標。記錄環境溫度和濕度數據，分析其對相位噪聲的影響，建立補償數據庫。

2. 避免過度操作

旋轉旋鈕或調整參數時動作輕柔，防止機械結構磨損導致性能下降。定期清潔設備，防止灰塵積累影響散熱與電路接觸。

五、高級應用擴展

1. 閉環反饋控制

構建頻率、相位、幅度三維閉環系統，通過SCPI命令或API接口遠程控制，實現實時監測與自動補償。例如，在衛星通信仿真中，動態調整相位噪聲參數以滿足鏈路要求。

2. 自定義補償曲線

利用設備內置的“用戶平坦度校正”功能，通過功率計/傳感器校準系統，生成個性化的相位噪聲補償表格。適用于特定頻段（如毫米波）的精密測試。

普源信號發生器DG5502 Pro通過硬件優化、智能算法與規范操作，實現了相位噪聲的精準控制。用戶需根據實際場景選擇合適的優化策略，例如在量子計算中選擇超低溫控模式，在雷達測試中啟用高精度時鐘。通過綜合應用上述技巧，可顯著提升測試精度，滿足高精尖領域?qū)π盘柤兌鹊膰揽列枨蟆６ㄆ谛逝c維護更是確保設備長期穩定運行的關鍵，為科研與工程實踐提供可靠保障。
