電源電壓是電子系統中至關重要的參數，其穩定性和準確性直接影響系統的性能和可靠性。示波器作為一種多功能測試儀器，在電源電壓測試中發揮著重要作用。本文將詳細介紹如何使用泰克示波器準確、高效地測試電源電壓。

　　儀器準備

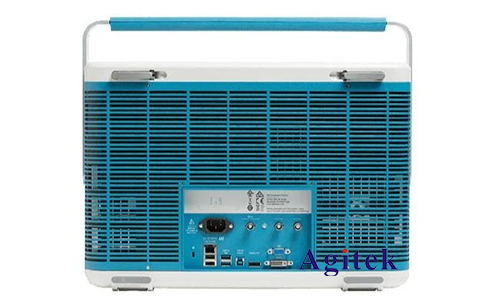

　　泰克示波器（推薦型號：TDS2000C、TDS3000C、TDS5000B系列）

　　被測電源

　　示波器探頭（推薦型號：P2200、P5205A）

　　BNC連接線

　　測試步驟

　　1.連接示波器和電源

　　使用BNC連接線將示波器探頭連接到被測電源的輸出端。

　　將示波器探頭的接地端連接到電源的接地端。

　　2.設置示波器參數

　　設置示波器的時基：根據電源電壓的頻率選擇合適的時基，確保波形在屏幕上清晰顯示。

　　設置示波器的幅值：根據電源電壓的幅度選擇合適的幅值范圍，確保波形不失真。

　　設置示波器的觸發模式：選擇合適的觸發模式（如邊沿觸發或視頻觸發）以穩定波形。

　　3.觀察波形

　　觀察示波器屏幕上的波形，確認波形是否穩定。

　　測量波形的峰值、谷值和平均值，計算電源電壓的幅度和直流分量。

　　檢查波形的形狀，是否存在毛刺、噪聲或其他異?，F象。

　　4.分析波形

　　根據波形的形狀和參數，分析電源電壓的穩定性、紋波和噪聲水平。

　　評估電源電壓是否符合設計要求和規范。

　　識別波形中可能存在的故障或缺陷，如電壓尖峰、過沖或欠沖。

　　5.記錄結果

　　記錄測試結果，包括電源電壓的幅度、直流分量、紋波和噪聲水平。

　　保存波形截圖或數據文件以供進一步分析或報告。

　　注意事項

　　使用適當的示波器探頭，確保探頭帶寬和輸入阻抗與被測電源相匹配。

　　避免使用過長的探頭線，以免引入額外的噪聲和失真。

　　注意電源電壓的峰值幅度，確保示波器不會過載。

　　在測試高壓電源時，注意安全，采取必要的防護措施。

　　通過使用泰克示波器，可以準確、高效地測試電源電壓。通過遵循本文介紹的步驟，工程師可以深入了解電源電壓的特性，識別故障，并確保電子系統的可靠性。泰克示波器憑借其高精度、高帶寬和豐富的功能，是電源電壓測試的理想選擇，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
